Der Schlamm aus der Vorklärung (Primärschlamm) [1] wird in den Voreindickern [2] statisch entwässert. Der Überschussschlamm wird aus der Nachklärung [1] abgezogen und über das Siebband dynamisch entwässert. Anschließend wird er auf 40°C erwärmt und in Faulbehälter [3] unter Luftabschluss ausgefault. Der so stabilisierte Schlamm wird anschließend mit Schneckenpressen [5] entwässert.
Schlamm  |
Gas  |
Wärme  |

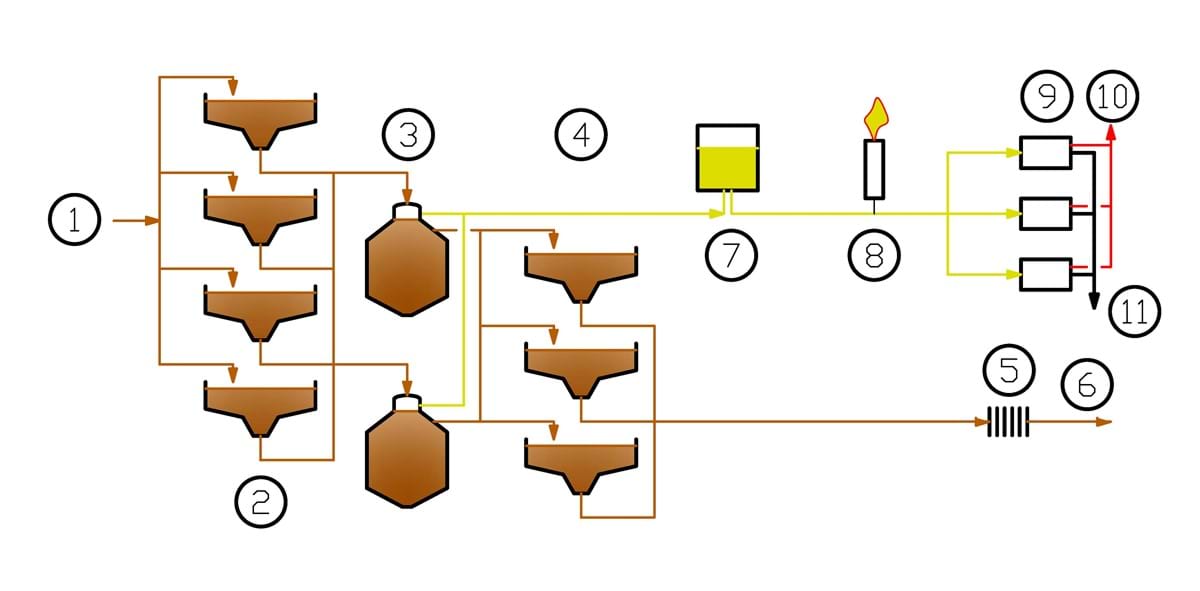

| 1) Von den Vor-und Nachklärbecken | 7) Gasometer | 10) Thermische Energie |
| 2) Voreindicker | 8) Gasfackel | 11) Elektrische Energie |
| 3) Faulbehälter | 9) Gasmotoren (BHKW) | |
| 4) Nacheindicker | ||
| 5) Schneckenpressen | ||
| 6) Zur Schlammtrockung |
Bei der Schlammfaulung [3] setzen Mikroorganismen organische Inhaltsstoffe in CO2 und energiereiches Methan um, das wiederum zur Faulbehälter- und Gebäudeheizung Verwendung findet. Zum Ausgleich der nicht gleichmäßig anfallenden bzw. verbrauchten Gasmenge wurde ein Gasometer [7] angeordnet. Die Gaslinie besteht aus: Gasometer [7], Druckerhöhungsstation, Gasfackel [8] und 3 Gasmotoren [9].
Die Gasmotoren (BHKW) produzieren Wärme und elektrischen Strom für den Bedarf der Anlage.

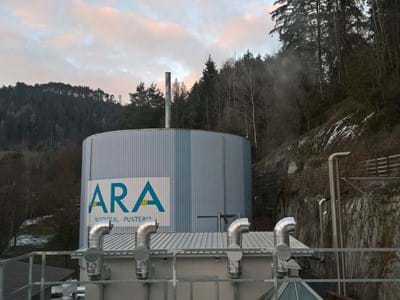

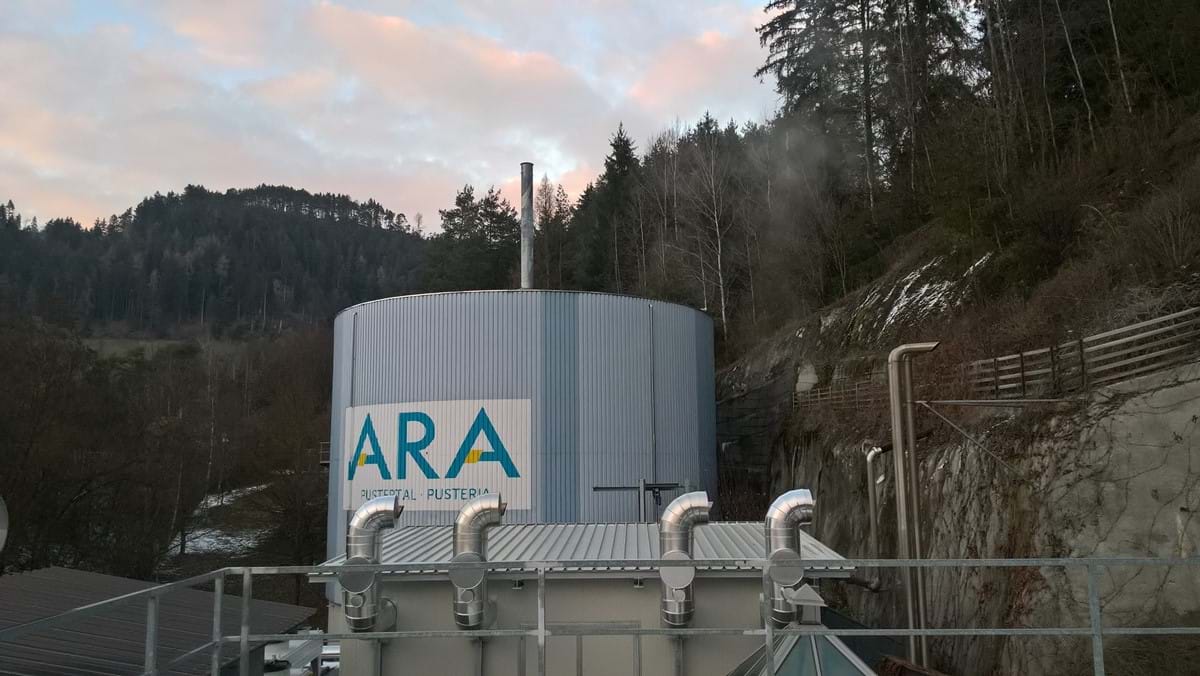

Gasometer
