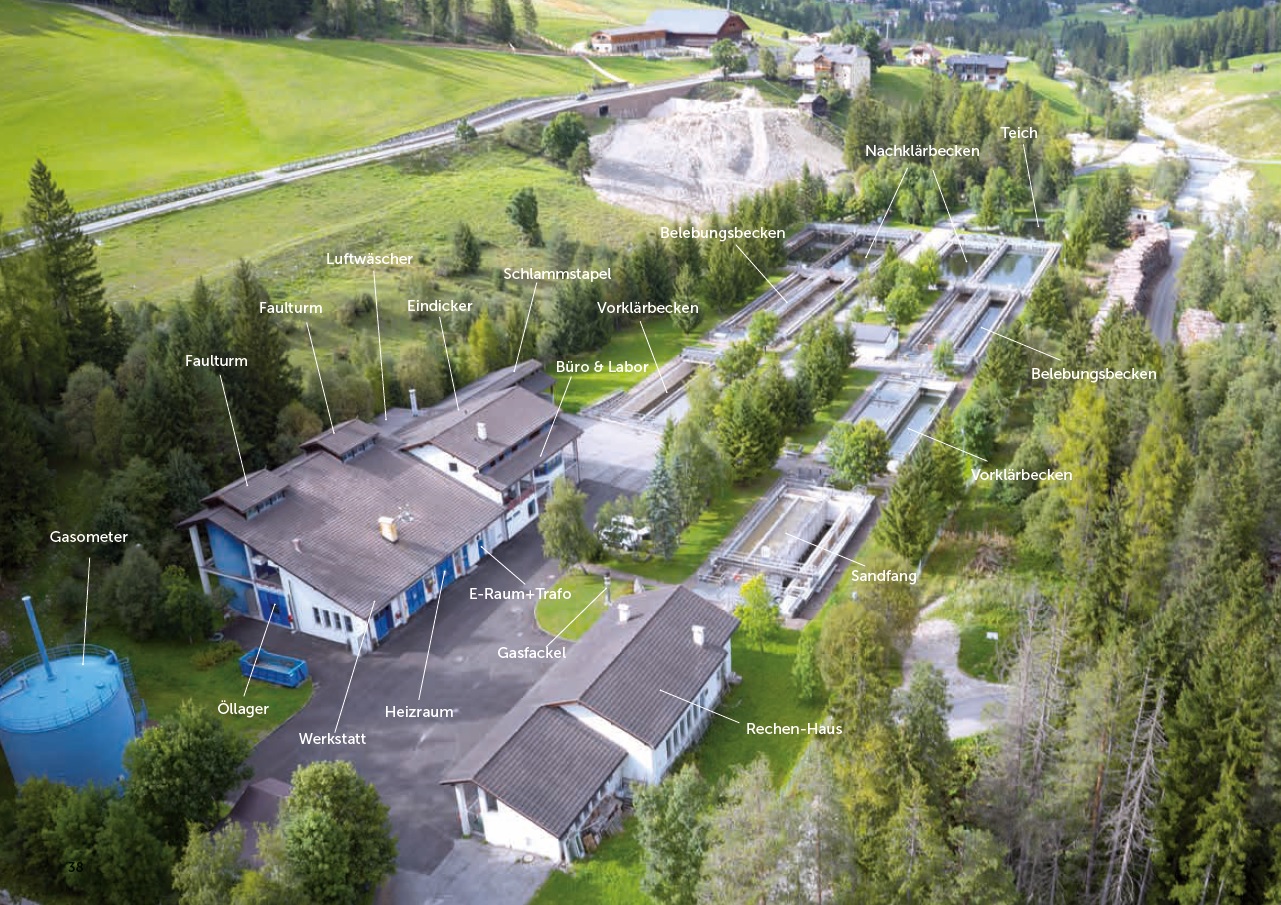

Technische Daten Sompunt

Auslegung der Anlage:

Kapazität:	60.000 Einwohnerwerte, davon 10% ständige Einwohner 80% aus Tourismus 10% aus Industrie
Schmutzfrachten:	2.955 kg BSB₅/d 3.905 CSB/d 446 kg N_ges/d 150 kg P_ges/d
Abwassermengen:	Trockenwetter 5.000 m³/d Stundenspitze 56 l/s Regenwetter 300 l/s
Schlammanfall:	Rohschlamm: 27 m³/d 1.300 kg/d Trockensubstanz nach Eindickung: 30 m³/d nach Presse: 5 m³/d
Beckennutz-Volumina:	mechanisch-biologische Reinigung 9860 m³ Schlammlinie 1.080 m³
Ges. umbauter Raum:	21.207 m³

Technische Daten

Hauptsammler

Einzugsgebiet:	109 km²
Länge:	5,16 km
Durchmesser:	300 mm – 600 mm
Materialien:	PEHD
Anzahl Schächte:	114
Anzahl Messstationen:	2
Anzahl Pumpstationen:	5

Der Hauptsammler wurde 2014/15 komplett saniert

Sanierung des Hauptsammlers im Gadertal

Maschinentechnische Ausstattung

Notüberlaufrechen:

1 Siebrechen, Stababstand: 3 mm

Grobstoffentfernung:

2 Stabrechen
Stababstand 6 mm, Qm = 1.008 m³/h
mit integrierter Rechengutwäsche und -presse
sowie Absackvorrichtung

Sand-Fettfang:

2-straßig
Sandkammer: Querschnitt 2x 11,5 m²,
Volumen 2x 270 m³, T = 65 min bei Q
Sandwaschanlage Qm = 12 l/s

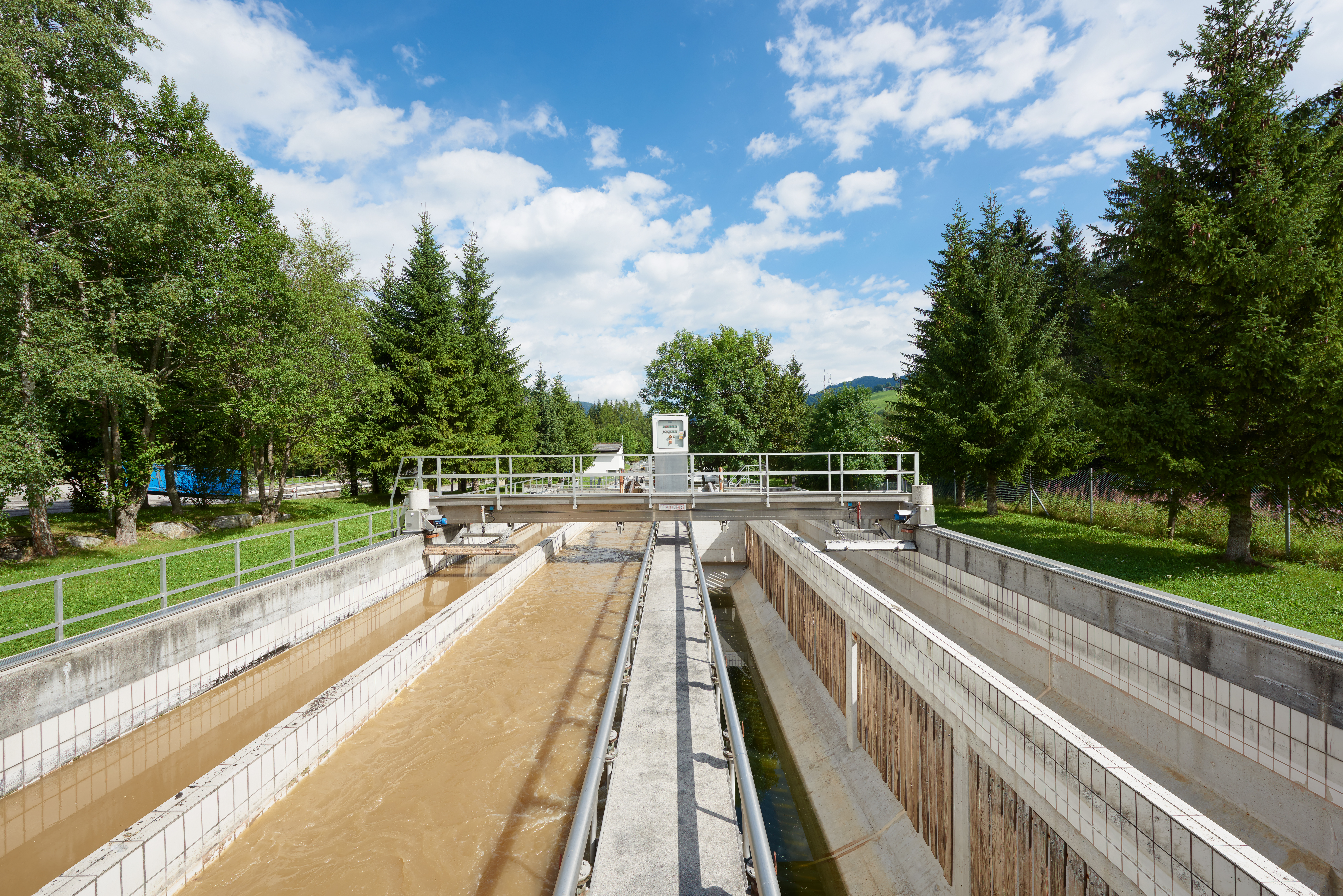

Vorklärbecken:

4-straßig,
Breite 5,0 m; Länge 29,6 m, Wassertiefe 2,4 m
V = 4x 380 m³ t = 3,0 h bei Q_t
längsdurchströmt, Brückenräumer

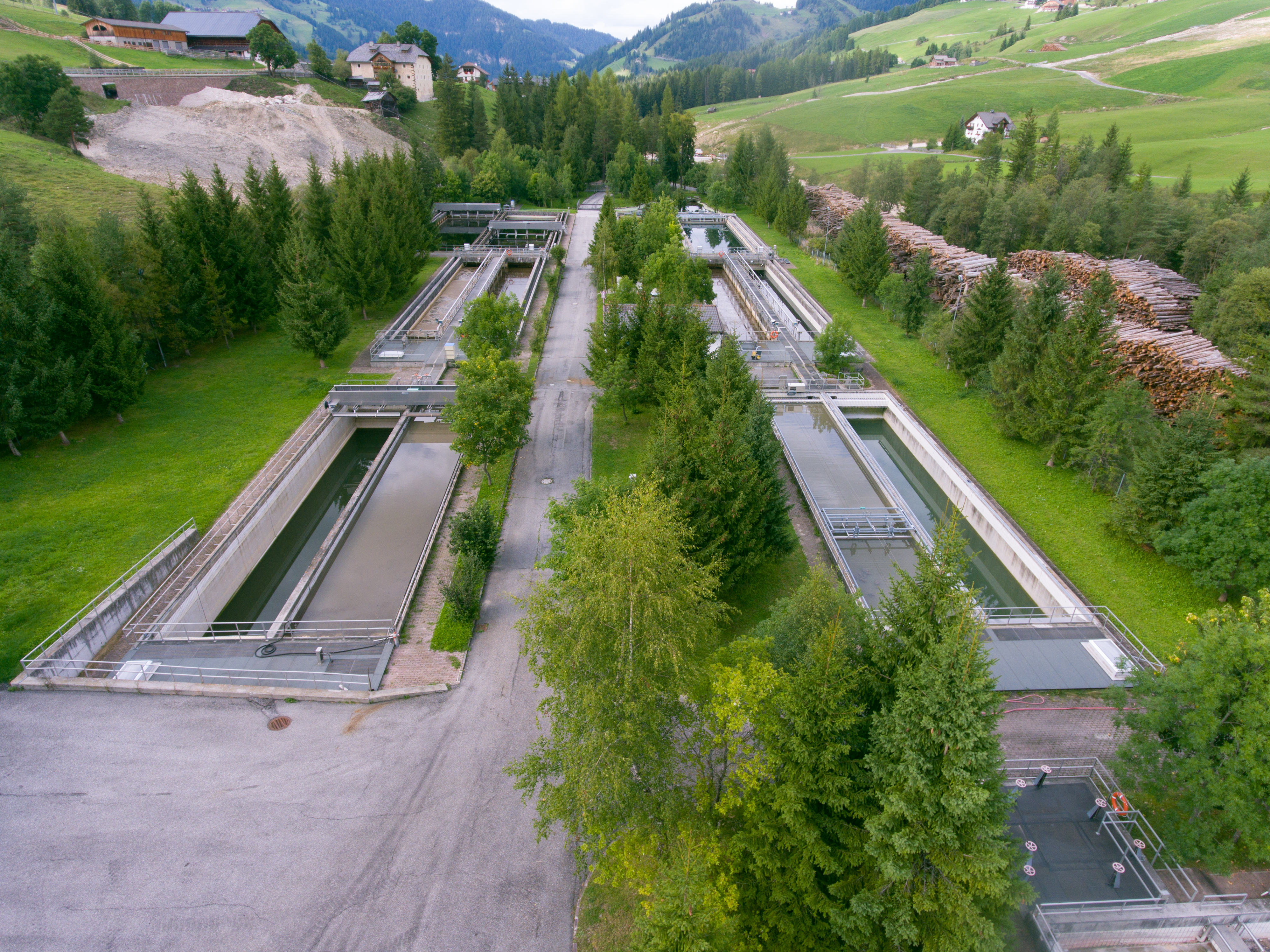

Belebungsbecken:

4-straßig, je Straße
Breite 4,60 m; Länge 38,00 m
Wassertiefe T = 5,00 m
4x 242 Stück Plattenbelüfter
Volumen gesamt 4x 800 = 3.600 m³
Rücklaufschlamm-,
Rezirkulationspumpen 14x Q = 25 l/s
4 Stück Luftverdichter
3 zu je 1.530 Nm³/h, 37 kW
1 zu je 981 Nm³/h, 30 kW

Nachklärung:

4-straßig,
Breite 9,70 m; Länge 40,00 m
Wassertiefe 3,2 m, V = 4x 1.150 m³, t = 3,0 h bei Qt
querdurchströmt, Saugräumer

Fällung:

Simultanfällung mit Eisen (III) Chloridsulfat

Schlammmengen:

Rohschlammenge 27 m³/d mit 1.300 kg TS/d
bzw. 30 m³/d nach Eindickung
und Überschussschlammentwässerung

Voreindicker:

1 Stück
Durchmesser 7,0 m; Volumen = 1x 150 m³
Ausrüstung Krählwerk, Trübwasserabzug

Überschussschlammentwässerung:

Siebtrommel, Konditionierung mit
Polyelektrolyten Q = 15 m³/h

Faulbehälter:

2 Stück
Kegelstumpf:
D1 = 7,00 m; D2 = 1,3 m; H = 13,4 m
Nutzvolumen = 2x 390 m³; Faulzeit 30 Tage
Umwälzung durch Pumpen

Nacheindicker:

1 Stück
Durchmesser = 7,00 m; Volumen = 1 x 150 m³
Ausrüstung mit 1 Rührwerk, Trübwasserabzug

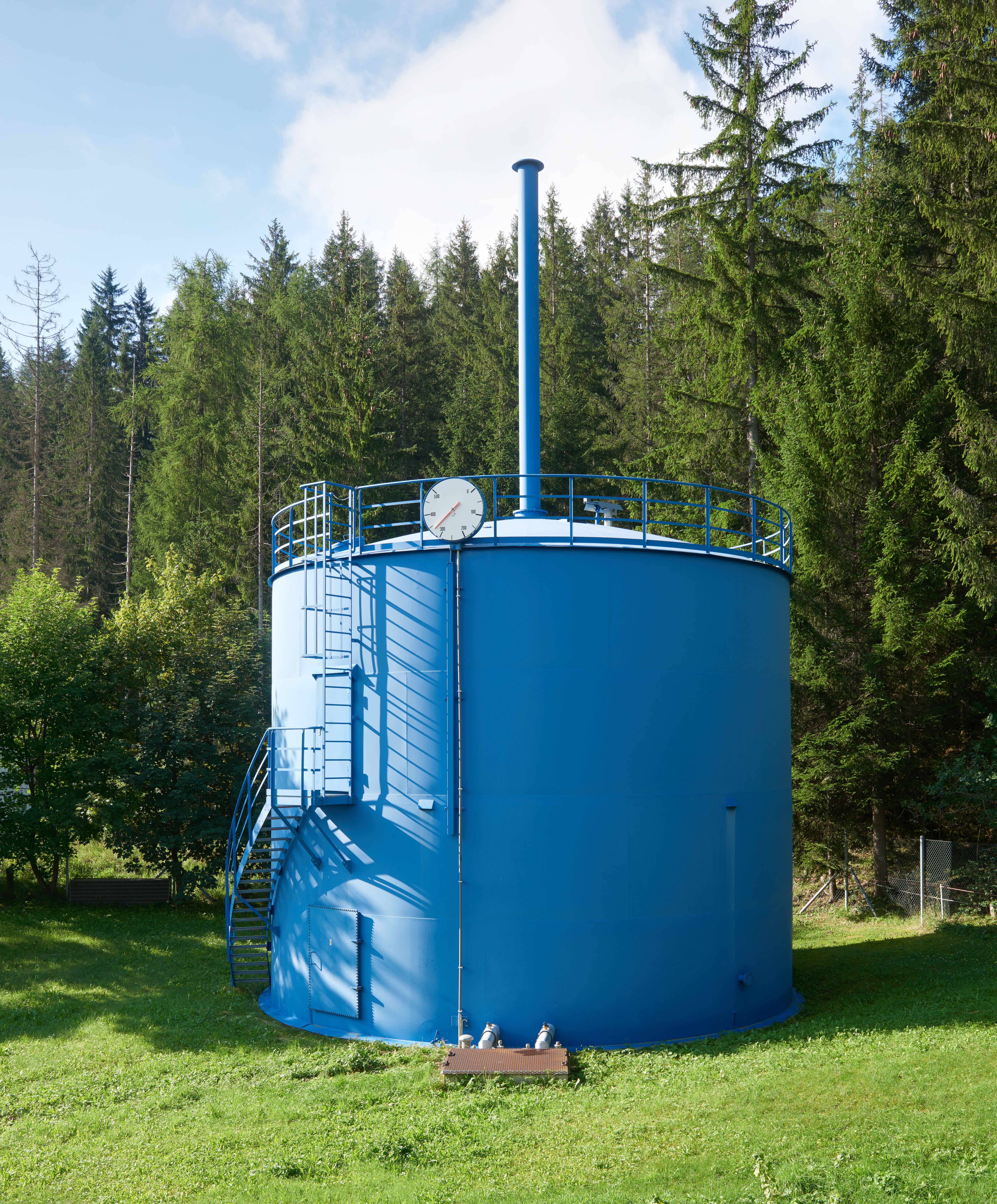

Gasbehälter:

Nutzvolumen 500 m³; H = rd. 8,0 m, D = 10,0 m

Gasfackelanlage:

Abfackelleistung = 600 m³/h

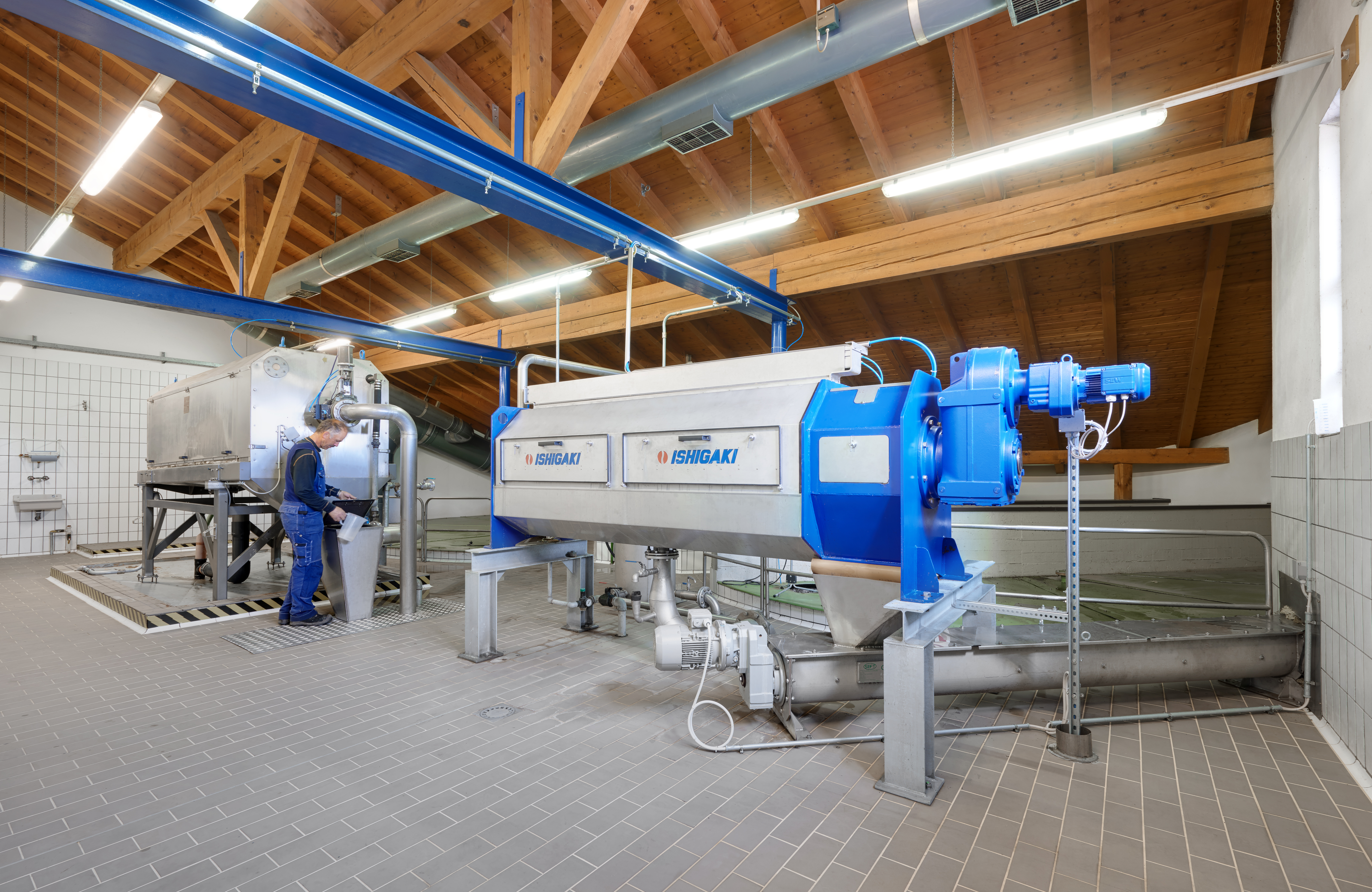

Maschinelle Schlammentwässerung:

Schneckenpresse, Konditionierung
mit Polyelektrolyten, Q = 3 m³/h

Schlammdeponie:

Überdachter Schlammlagerplatz
Fläche: 4x 4,4 m x 9,4 m=165 m²;
Volumen: 4x 25 m³ = 100 m³

Abluftreinigung:

aus Rechenhaus + Schlammbehandlung
15.000 m³/h im Scrubber

Heizungsanlage:

Heizkesselanlage bestehend aus 1 Stück Heizkessel zu 165 kW Nennleistung mit
automatischer Umschaltung für Methangas und Klärgasbtrieb

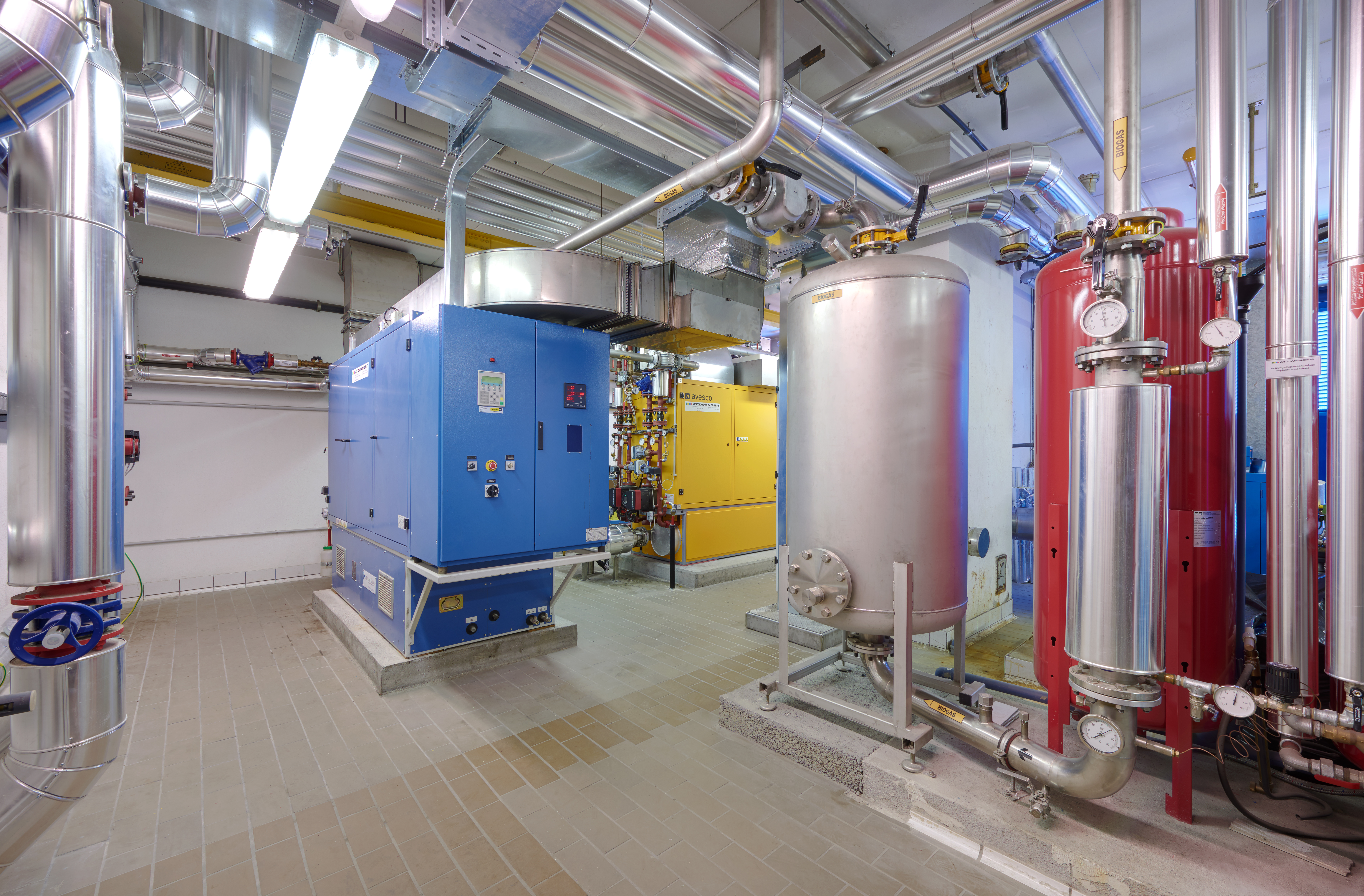

Gasmotorenanlage:

1 Gasmotoren zu:
P_ges = 170 kW; P_el = 60 kW; P_th = 110 kW

1 Gasmotoren zu:
P_ges = 192 kW; P_el = 80 kW; P_th = 112 kW

Tiefbrunnen – Betriebswasser:

2 Stück Grundwasserpumpen mit 4,45 l/s und 6,12 l/s
